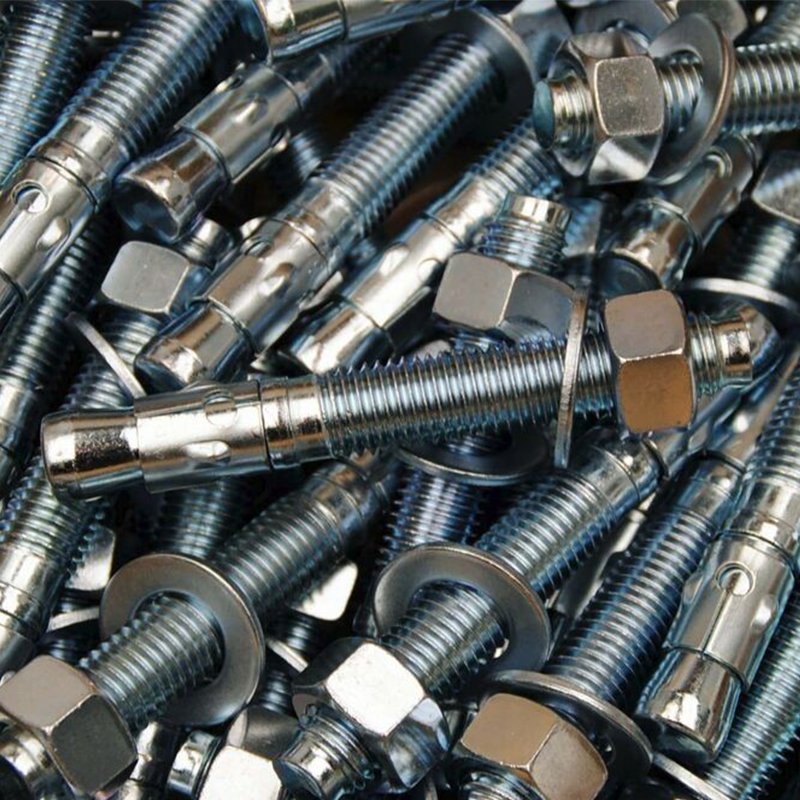

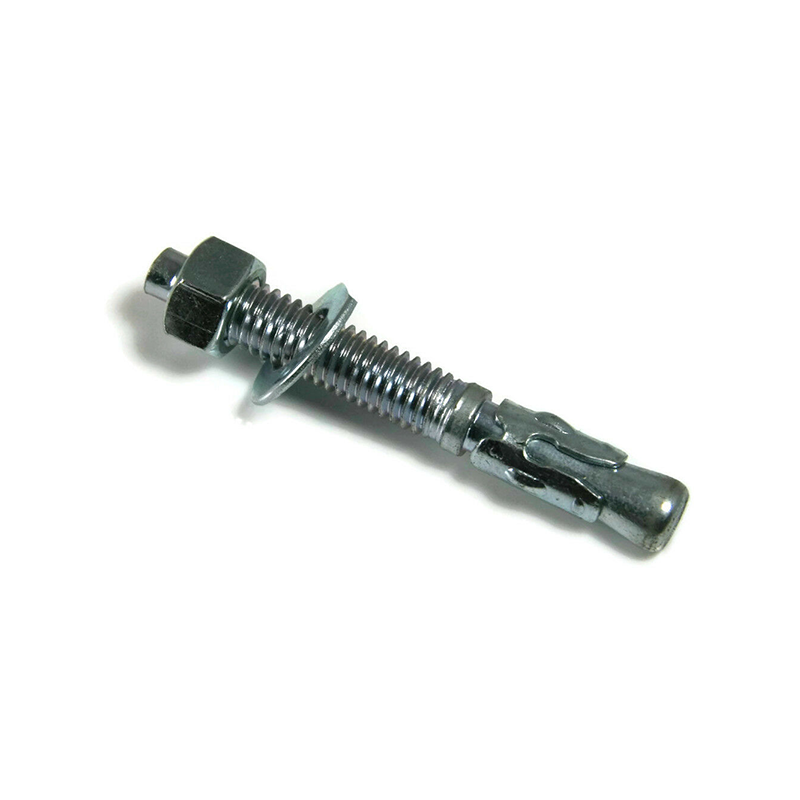

ウェッジアンカー

材料構成: 炭素鋼 Q195 、Q215、35K 、ステンレス鋼 304/316

グレード: 4.8 グレード、6.8 グレード、8.8 グレード

コーティング: 黄色亜鉛メッキ、白色亜鉛メッキ、溶融亜鉛メッキ (A2 クリップ付き) または機械式亜鉛メッキ (A2 クリップ付き) が利用可能です。

クリップ:任意のデザインのクリップが利用可能です。readv モールドでスリーブ デザイン「U」～「Z」を提供できるようになりました。

標準：サイズ/ネジはBSまたはUNCでも可能です。負荷は20Mpa以上のコンクリートとレンガの品質および一部の石に適用されます。

技術的な案内：

1.ハンマードリルと超硬チップ石材ドリルビットを使用してコンクリートに穴を開けます。
ANSI 894,12-77 に準拠し、ウェッジ アンカーと同じ直径です。固定される固定具が所定の位置にあり、固定具の穴の位置を特定するためのテンプレートとして使用される場合。
アンカーの固定具の取り付け穴には、スタッドのユニバーサル ウェッジ クリップ用のクリアランスが必要です。

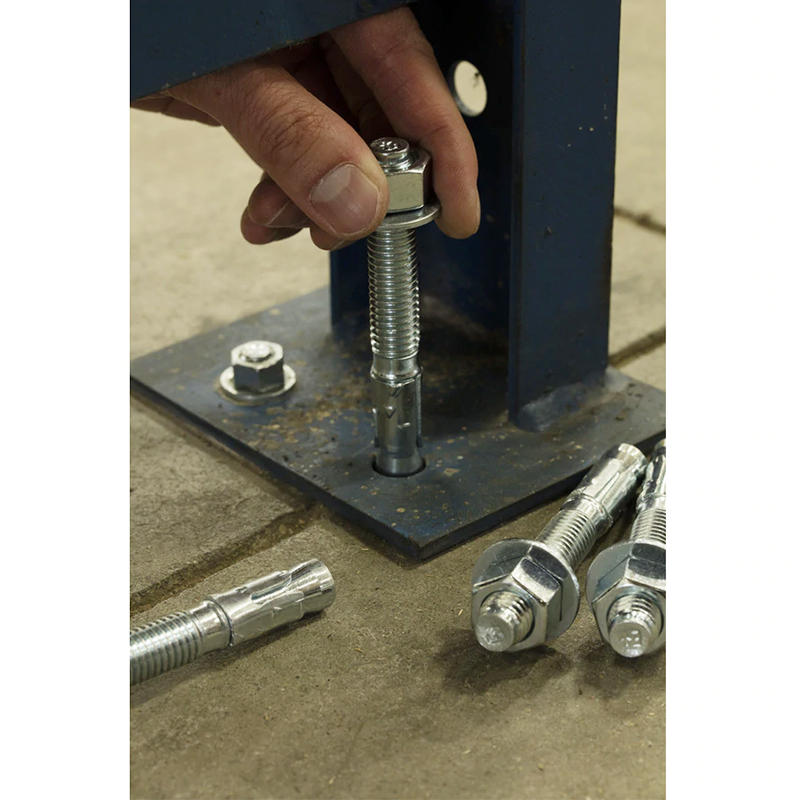

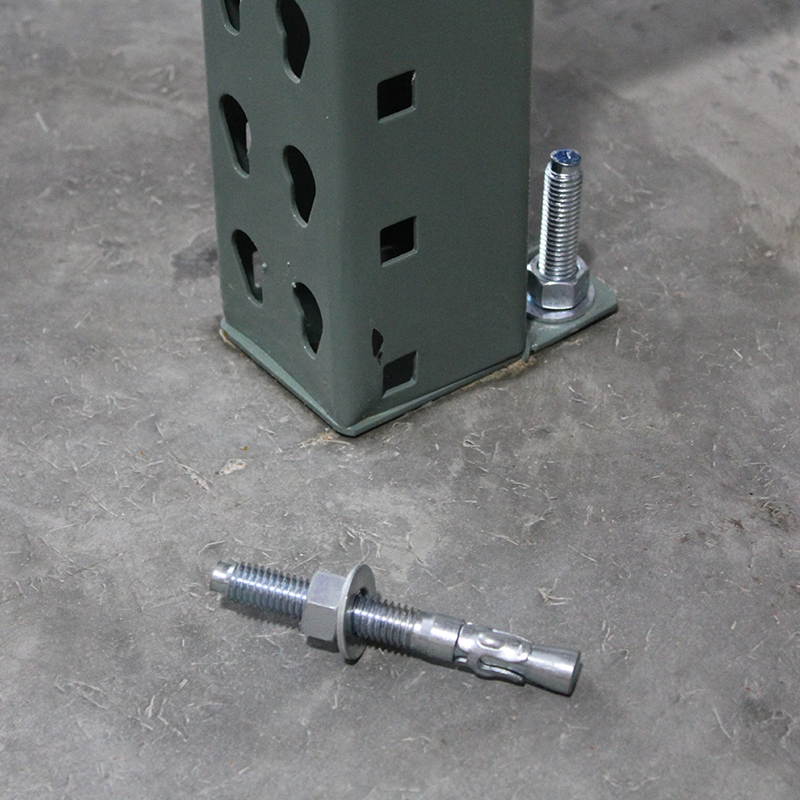

2.穴からすべての破片を取り除き、ウェッジアンカーを穴に通します。
固定具に取り付けるか、コンクリートに直接取り付け、ドリルで開けた穴にハンマーで打ち込み、希望の深さまで確実に取り付けられるようにします。

3.ユニットがぴったりと収まるまでナットを手で回します。ナットをトルクで締める
レンチを使用して、必要なトルク値で締め付けられていることを確認します。
